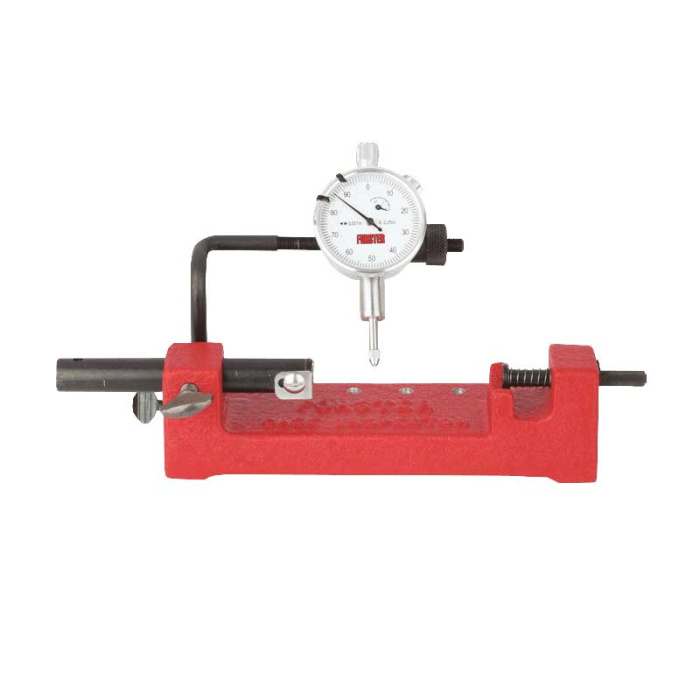

FORSTER Co-Ax Misuratore di concentricità + indicatore #010482

Forster Co-Ax Case e Cartridge Concentricity Gauge + Dial
L'esclusivo banco di controllo consente di poter assicurare l'uniformità misurando 3 dimensioni critiche:

- lo spessore delle pareti del colletto del bossolo
- la concentricità del bossolo e del colletto
- l'allineamento della palla

Le misure sono eseguite con icrementi di un millesimo di pollice, cossichè la precisione è elevatissima.

Ciò che rende unico questo strumento è che esso è in grado di controllare l'allineamento della palla e del bossolo in relazione all'asse centrale del bossolo o dell'intera cartuccia

Controllo Spessore delle pareti del Colletto:

Inserendo il bossolo sul pillot opportuno ed effetunado le misure col puntale dello strumento in diversi punti attorno al colletto, lo spessore delle pareti di quest'ultimo può essere determintao. Una variazone di 0.0015" o più indica spessore non costante e suggerisce la necessitàdi rettificare il colletto o dall'interno o dall'esterno.

Controllo Concentricità del Colletto:

Come per la prova di spessore, la prova di concentricità è effettuata inserendo il bossolo sul pilot opportuno. il bossolo va poi ruotato lentamente con il puntle appoggiato sulle paretidel colletto. Una variazione superiore a 0.0015" o 0.002" indica un problema di concentricità del colletto.

Controllo Coassialità delle Cartucce già caricate:

I proiettili alla bocca della canna non lasciano la rigatura con un angolo costante a meno che non siano alloggiati nel colletto in maniera perfetta. L'unicità del banco risiede nel fatto che permette la misurazione dell'allineamento del proietile e del bossolo in relazione all'asse centrale della cartuccia. Una deviazione da 0.000" a 0.002" è da considerarsi eccellene; invece maggiore a 0.004" mette in evidenza un problema che andrebbe corretto per assicurare prestazioni soddisfacenti, o rettificando l'esterno del colletto o utilizzando un'opportuna matrice di alloggiamento.

Precisione: .001" su 1/2" di corsa.
Note: È necessario utilizzare i Pilot del Tornio Forster (non inclusi).
